TL303-F型 环保用电监管系统
TL303-F型 环保用电监管系统

环保用电监管系统平台,依托创新的物联网电力传感技术,实时采集企业生产用电、环保治理设备用电数据,通过关联分析、超限分析、停电分析、停限产分析,及时发现环保治理设备未开启、异常关闭及减速、空转、降频等异常情况,同时通过数据分析还可以实时监控限产和停产整治企业运行状态,用户可以利用平台、手机APP等多种终端实现对平台的访问,在线式监测。

什么是环保用电监管系统?
环保用电监管系统是指运用大数据分析、云计算、移动互联网、物联网技术,由环保局采用黑科技监管手段,实现科学、公平、公正的监管处理方式。
可对企业生产设备与环保治理设备用电数据、运行工况进行24小时不间断在线监测,既实现了对企业治污设施和违规设备投入运行的在线监控,也为企业的能耗管理提供详细依据,达到了节能降耗、减污增效的目标。通过关联分析、超限分析、停电分析,及时发现环保治理设备未开启、异常关闭及减速、空转、降频等异常情况。同时,系统通过历史数据分析,追溯企业生产运行状态,为环保监管提供数据支撑。结合空气质量预报信息发布系统数据,统计重污染天企业限产执行情况,监督限产措施有效执行。

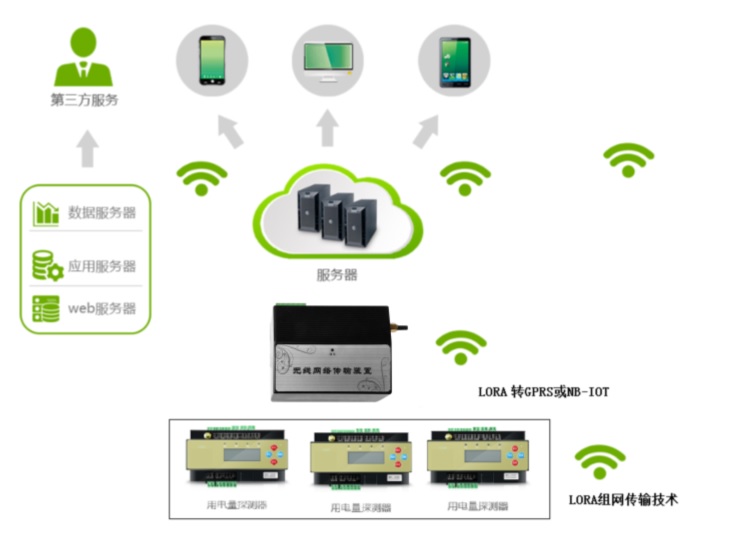

方案一



解决了传统一刀切社会难题?采用了科技监管,对污染治理设施的用电监管不仅提升了企业污染治理设施规范运行,为企业环保设施的信息化管理提供有效技术手段,也为监管部门提供了创新的监察执法方式,提升了环保监管效率和立案率,增强了执法的客观性、公正性。

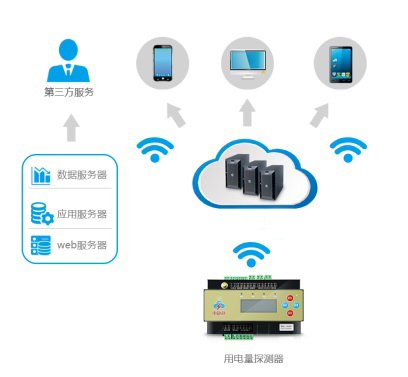

方案二


本系统符合以下标准:

HJ 212         污染源在线自动监控(监测)系统数据传输标准

HJ 2000        大气污染治理工程技术导则

HJ 447         污染源在线自动监控(监测)数据采集传输仪技术要求

GB/T 16706      环境污染源类别代码

GB/T 17214      工业过程测量和控制装置的工作条件

GB 3100        国际单位制及其应用

GB 3101        有关量、单位和符号的一般原则

GB 1208        电流互感器

GB/T 13850      交流电量转换为模拟量或数字信号的电测量变送器

DL/T 5137       电测量及电能计量装置设计技术规程

GB 3102.1       空间和时间的量和单位

GB 4793.1       测量、控制和实验室用电气设备的安全要求 第1部分:通用要求

GB/T 6587       电子测量仪器 基本安全试验

GB/T17626       电磁兼容 实验和测量技术



一、现场数据采集
实现对工业企业总用电数据,生产产污工段和污染治理设施用电数据的 24 小时实时采集和监控,采集频率默认5分钟,采集数据项按要求至少要包含电压、电流、三相功率、总功率、电能和功率因数等数据项及其对应时间点。
二、企业用电服务与分析
安装的用电监控设备应能同时向企业提供用能服务,提供电量负荷分析、报装方式、异常用电等功能,可以查询监控点实时数据、小时数据、日数据、月数据等事件类数据。(数据应包含正常和异常数据),其中应该包含:
产污分析:统计企业/行业在某个时间段内的产污数量。
减产减排分析:统计企业在污染日、非污染日的负荷对比,以小时为单位展示功率曲线。
企业用电监控:可查询企业/行业的日功率曲线,默认是今日/昨日对比,可选择对比的日期。

三、生产和污染防治能耗统计应用
通过平台,经过相应时间采集的多类型数据积累,结合日常监管信息,可得到企业的生产单位能耗、治污能耗,从而能获取有效的节能减排数据,形成有动力能耗监管平台中相关企业的生产、治污、排污的“电力能耗”一本账,推进环保日常监管信息化、智慧型监管的转型。
 四、异常数据主动申报模块
系统设计支持的异常数据主动申报流程。
主要提供企业已知或是无法避免的异常情况发生后,主动上报对产生原因和采取措施,申报含情况说明、现场图片等资料。环保局主管部门进行申报内容的审核,根据结果应有通过、退回、退回补充等流程。
五、环保限停
为应对重污染天气应急减排、临时性的减排调控等需求,系统需提供限产停产管理功能。可以制定限产停产方案、设置限产停产的起止时间以及涵盖的企业、车间、生产线,针对不同的调控需求精确监控产污设施,在限产停产期间非正常开启产污设置的,系统应立即通过短信、app 等。
限产减排方案是环保局在重污染天气,对企业发出限产减排指标, 各企业按照要求在系统中上报参与限产的产污设施名称及数量,环保 局通过后台,对企业上报信息进行审核,形成应急减排预案。
环保局根据企业上报情况,将与企业的反馈及审核结果显示在平台中,系统会根据审核结果,对相关产污设施进行实时监测。
系统根据已经审核通过的方案,实时监测相关产污设备在限产时间段内的运行工况。通过环保设施智能监测系统对治理过程的实时监控,可以向前端有效延伸,实现主动精准查究最终形成治理过程管控有力、污染源排放真实有效,排污企业、公众及环保主管部门共建、共治、共享的良性互动环境监管体系。
七、用电报告分析
限产、停产执行结束,系统平台可生成《企业限停产执行情况的分析报告》。

实时监控采集现场用电信号,可以查看企业、车间设备、监测点各级的统计情况,包括生产状态、设备状态、电流、电压、用电、功率等,默认显示昨日/今日曲线,可选择具体的时间并生成曲线,其中用电和功率曲线中包含设置的设备启停阀值,企业整体用电中显示企业停产的阈值。

根据设置的启停阈值,判断生产时间和治污设施运行时间是否吻合,与停产限产计划是否有时间冲突异常实时报警通过关联分析、超限分析、启停时间分析,及时发现环保治理设备未开启、异常关闭及减速、空转、降频等异常情况,同时通过数据分析还可以实时监控限产和停产整治企业运行状态。产污分析统计企业/行业在某个时间段内的产污数量。减产减排分析统计企业在污染日、非污染日的负荷对比,以小时为单位展示功率曲线。
